A placa de aluminio e a folla de aluminio multicapa pódense unir á folla de níquel mediante calor e presión controladas. Para áreas de contacto máis grandes ou condutores de aluminio laminado, a soldadura por difusión avalíase habitualmente porque pode unir os materiais sen soldadura convencional, recheo de soldadura ou fundente.
O proceso correcto depende de se o aluminio é unha placa sólida ou unha pila de follas, se se aplica níquel a un ou ambos os lados, o grosor e calidade de cada material, as dimensións da-zona unida e o rendemento eléctrico e mecánico necesario.
A configuración desenvolvida para unha mostra de aluminio-níquel non se debe copiar a outro produto. Os materiais, a estrutura da unión e o método de aceptación deben confirmarse antes de finalizar a configuración da máquina e o programa de soldadura.
Solicitude de mostra de soldadura
Pódese soldar o aluminio á folla de níquel?
Si. Pódense unir placas de aluminio, follas de aluminio e materiais seleccionados de níquel-, pero debe coñecerse a especificación exacta do material.
"Folla de níquel" pode referirse a:
- Lámina de níquel puro
- Cobre chapado en níquel{0}
- Aceiro-níquel
- Unha aliaxe de níquel
- Outro metal con revestimento de superficie de níquel
Estes materiais teñen diferentes resistencias eléctricas, comportamento térmico e características de conformación. O provedor debe proporcionar a información sobre o grao de níquel, o material base e o revestimento en lugar de identificar a peza só pola cor da súa superficie.
Tamén hai que definir o lado de aluminio. Unha placa de aluminio sólida de 3,0 mm compórtase de forma diferente a unha pila de láminas finas de aluminio, mesmo cando ambas se usan nun conector eléctrico.
Como se diferencian as xuntas de placas de aluminio e follas de aluminio?
| Estrutura da peza | Principal preocupación de soldadura | Requisito de ferramentas |
| Placa sólida de aluminio con níquel nun lado | Quecemento desigual e distorsión da placa | Apoiar a placa e controlar a posición do níquel |
| Placa de aluminio maciza con níquel por ambas caras | Presión equilibrada a través de tres capas de material | Manteña as dúas follas de níquel aliñadas |
| Papel de aluminio multicapa con níquel por un lado | Unión de follas internas e movemento de capas | Aplique presión uniforme en toda a pila |
| Lámina de aluminio multicapa con níquel por ambas caras | Aliñación de follas, separación de bordos e grosor terminal | Controla as posicións de níquel superior e inferior |
| Parte preformada de aluminio cunha zona de contacto de níquel | Cambio dimensional ao redor de curvas ou buratos | Soporte as zonas formadas sen bloquear a articulación |
Estas estruturas non deben compartir un programa de soldadura sen verificación. O dispositivo, a presión, o tempo de quecemento e a secuencia de retención poden ter que cambiar.
Por que é difícil soldar o-a-níquel?
O aluminio desenvolve unha capa de óxido superficial
O aluminio forma naturalmente unha capa de óxido estable. O aceite, as pegadas dixitais, os residuos de corte e a contaminación do almacenamento poden engadir máis barreiras entre as superficies de aluminio e níquel.
Se as superficies non están preparadas de forma consistente, unha mostra pode unirse mentres que outra sepárase baixo flexión ou probas mecánicas.
O método de limpeza debe seleccionarse segundo o grao de aluminio, o grosor da folla e o acabado superficial. A folla fina pódese raiar, estirar ou rasgar cunha limpeza mecánica agresiva.
Despois da preparación, o material debe estar protexido de máis contaminación antes de soldar.
O aluminio e o níquel quentan de forma diferente
O aluminio conduce a calor rapidamente, mentres que a capa de níquel pode xerar e reter calor de forma diferente. Isto pode crear unha distribución desigual da temperatura na articulación.
Se moi pouca calor chega á interfase, os materiais só se poden presionar xuntos sen a unión suficiente. O calor excesivo pode producir:
- Deformación de aluminio
- Oxidación superficial
- Desprazamento da folla-níquel
- Material pegado á ferramenta
- Adelgazamento excesivo da articulación
- Cambios dimensionales ao redor de buratos ou bordos
O aumento da temperatura non é, polo tanto, unha solución completa. A distribución da presión, o tempo de quecemento, as ferramentas e o estado do material deben revisarse conxuntamente.
As finas follas de aluminio poden moverse durante a carga
Unha pila de papel de aluminio multicapa contén moitas interfaces. Cada capa debe permanecer aliñada dentro da área de unión prevista.
A folla dobrada, enrolada ou desprazada crea diferenzas de grosor locais. As áreas máis altas reciben presión primeiro, mentres que as áreas máis baixas poden permanecer incompletamente unidas.
O dispositivo debe controlar:
- Aliñación de follas
- Posición da folla-níquel
- Lonxitude e ancho de unión
- Movemento durante o peche da ferramenta
- Espesor terminal acabado
- A transición entre seccións adheridas e flexibles
A posición do níquel afecta á peza acabada
Pode ser necesario níquel nun lado ou en ambos os dous lados do compoñente de aluminio. Unha estrutura-de dobre cara debe manter as follas de níquel superior e inferior aliñadas mentres se aplica presión a través de toda a pila.
Se o compoñente vai ser perforado, perforado ou dobrado despois da soldadura, a zona unida tamén debe permanecer estable durante esas operacións. Polo tanto, debe incluírse no debuxo a posición do burato, a liña de curvatura e a distancia mínima ao bordo antes de deseñarse a ferramenta.
Como funciona a soldadura por difusión de-níquel de aluminio?
Para esta aplicación, a soldadura por difusión utiliza calefacción eléctrica, presión e tempo de retención controlados para unir a área de contacto de aluminio-níquel definida.
Unha secuencia de produción típica inclúe:
- Confirme os materiais de aluminio e níquel.
- Limpar e inspeccionar as superficies de unión.

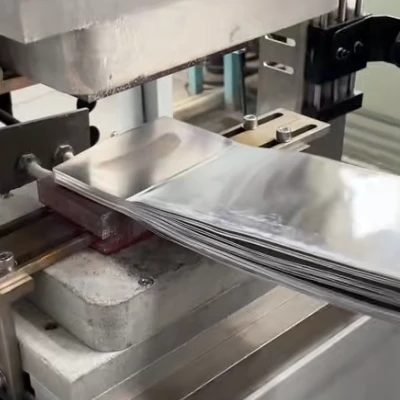

- Coloque a placa de aluminio ou a pila de follas no dispositivo.
- Coloque a lámina de níquel nun ou dous lados como se mostra no debuxo.
- Pechar a ferramenta e aplicar a presión programada.
- Quenta a unión segundo o programa de soldadura validado.
- Manter a presión durante as etapas de mantemento e arrefriamento iniciais.
- Retire a peza e inspeccione a súa posición, dimensións e estado de unión.
- Realizar calquera proba de perforación, flexión ou eléctrica necesaria.
Os axustes dependen do grosor do aluminio, das especificacións do níquel, da área de unión e dos requisitos-de pezas acabadas. A potencia nominal da máquina por si soa non pode determinar se se pode producir unha unión en particular.
de Haifeisoldadores de difusión de aluminiodesenvólvense para condutores de aluminio, conectores de folla laminada e compoñentes seleccionados de aluminio-níquel que requiren ferramentas específicas de aplicación-e probas de soldadura.
Que problemas poden ocorrer?
| Problema de soldadura | Posible causa | Primeira comprobación |
| A folla de níquel pela o aluminio | Superficies contaminadas ou adherencia insuficiente | Preparación do material e estado da interface |
| As follas de aluminio medias sepáranse | Calor desigual, presión ou apilado de papel aluminio | -Sección transversal e distribución da presión |
| O níquel móvese durante a soldadura | Posicionamento inadecuado | Localización do dispositivo e secuencia de carga |
| Placa de aluminio dobra ou deforma | Entrada de calor excesiva ou irregular | Programa de contacto, soporte e soldadura de ferramentas |
| O grosor da xunta varía | Pila irregular de follas ou desalineación de ferramentas | Medidas en toda a área unida |
| Rachaduras dos bordos durante a flexión | Unión de bordo débil ou posición de curvatura inadecuada | Ancho de unión e distancia desde a liña de curvatura |
| Os resultados cambian durante a produción | Temperatura da ferramenta ou variación de arrefriamento | Sistema de refrixeración e datos de ciclos repetidos- |
O defecto debe rexistrarse antes de cambiar a configuración. Axuste unha variable principal á vez e use o mesmo método de proba despois de cada proba.
FAQ
P: Pódese soldar a folla de aluminio e a folla de níquel sen metal de recheo?
R: Si. Pódese avaliar a soldadura por difusión para estruturas seleccionadas de follas de aluminio e níquel-sen soldadura convencional, recheo de soldadura ou fundente. A viabilidade debe confirmarse con materiais reais.
P: A mesma máquina pode soldar placas de aluminio e follas de aluminio?
R: Unha máquina pode cubrir varios produtos dentro do seu rango de traballo, pero as pilas de placas e follas de aluminio normalmente requiren diferentes ferramentas e programas de soldadura.
P: É posible soldar chapas de níquel-dobre cara?
R: Si. Haifei demostrou placa de aluminio con láminas de níquel en ambos os dous lados. Deberase comprobar o aliñamento, a distribución da presión e o espesor acabado para cada produto.
P: Unha temperatura de soldadura máis alta produce unha unión máis forte?
R: Non necesariamente. O calor excesivo pode deformar o aluminio, aumentar a oxidación ou provocar que se pegue. A calor, a presión, o tempo de retención e as ferramentas deben axustarse como un só proceso.
P: Pódese perforar ou dobrar a peza soldada?
R: Pode ser posible cando as operacións de procesamento conxunto e de post{0}}se desenvolvan conxuntamente. O punzón e o dobrado deben incluírse nas probas de mostra en lugar de supoñerse a partir da parte soldada plana.
Solicite unha avaliación de-soldadura de níquel de aluminio
Envía a Haifei o debuxo do teu produto, as especificacións de aluminio e níquel, a estrutura da capa, as dimensións de unión, os requisitos de procesamento posterior á-soldadura e o método de aceptación.
Haifei pode revisar a peza de traballo, realizar a soldadura de mostras cando proceda e recomendar un soldador de difusión de aluminio adecuado, un deseño de ferramentas e unha configuración de control de proceso-.
